Gaol idir trastomhas píopa, ráta sreafa, ráta sreafa, brú

Gcéad dul síos, ráta sreafa = ráta sreafa × trastomhas istigh an phíobáin × trastomhas istigh an phíobáin ×π÷ 4; mar sin is féidir le ráta sreafa agus ráta sreafa paraiméadar eile a dhéanamh amach go bunúsach trí eolas a chur ar cheann amháin.

Ach má tá an trastomhas píopa D agus an brú taobh istigh den phíopa P ar eolas, an féidir an ráta sreafa a ríomh?

Is é an freagra: ní féidir leat ráta sreafa agus ráta sreafa an tsreabháin sa phíobán a fháil fós. Samhlaíonn tú go bhfuil comhla ag deireadh an phíobáin, agus nuair a bhíonn sé dúnta, tá brú P sa phíobán, agus tá an ráta sreafa sa phíobán náid.

Mar sin, níl an ráta sreafa sa fheadán á chinneadh ag an mbrú sa fheadán, ach ag fána anuas an bhrú sa fheadán feadh na slí. Mar sin, bí cinnte fad an phíobáin a lua agus cad é an difríocht brú ag an dá cheann den phíobán chun ráta sreafa agus ráta sreafa na píopa a fháil.

Má tá an gaol idir brú agus sreabhadh i bpíobán comhréireach go díreach ó thaobh anailíse cáilíochtúil, is é sin, is mó an brú, is mó an sreabhadh. Tá an ráta sreafa comhionann leis an ráta sreafa uaireanta an ailt. Maidir le haon chuid den phíobán, tagann an brú ó cheann amháin, is é sin le rá, tá treo an bhrú aon-bhealach, agus nuair a bhíonn sé dúnta ag an asraon i dtreo an bhrú (tá an comhla dúnta), tá an sreabhach sa phíopa i stát toirmiscthe. Nuair a bhíonn an t-asraon oscailte, déantar a ráta sreafa a chinneadh ag an mbrú sa phíobán.

Le haghaidh anailís chainníochtúil, is féidir manometer, méadar sreafa a shuiteáil nó an cumas sreafa tríd a thomhas trí bhíthin turgnaimh mhúnla hiodrálach. Maidir le sreabhadh píopa brú, is féidir é a fháil freisin trí ríomh, agus is iad seo a leanas na céimeanna ríofa:

1. Ríomh an fhriotaíocht shonrach S den phíblíne. Más seanphíobán iarann ​​teilgthe nó seanphíobán cruach é, is féidir leat foirmle Shevelev a úsáid chun friotaíocht sonrach na píblíne s=0.001736/d^5.3 a ríomh nó s=10.3n2/d^5.33 a úsáid chun an tábla ábhartha a ríomh nó a sheiceáil;

2. Aimsigh an difríocht cloigeann H=P/(ρg) idir dhá cheann na píblíne. Má tá titim chothrománach ann h (a chiallaíonn go bhfuil deireadh tosaigh na píblíne h níos airde ná an foirceann), ansin H=P/(ρg) h

San fhoirmle: H: in m; P: an bhfuil an difríocht brú ag an dá cheann den phíobán (ní an brú ag cuid áirithe), tá P i Pa;

3. Ríomh an ráta sreafa Q: Q = (H/sL)^(1/2)

4, ráta sreafa V=4Q/(3.1416 * d^2)

Más rud é: Q —— ráta sreafa, i m^3/s;

H —— An difríocht idir an ceann uisce ag tús agus deireadh an phíobáin, ina m;

L —— fad ó thús go deireadh an phíobáin, i m.

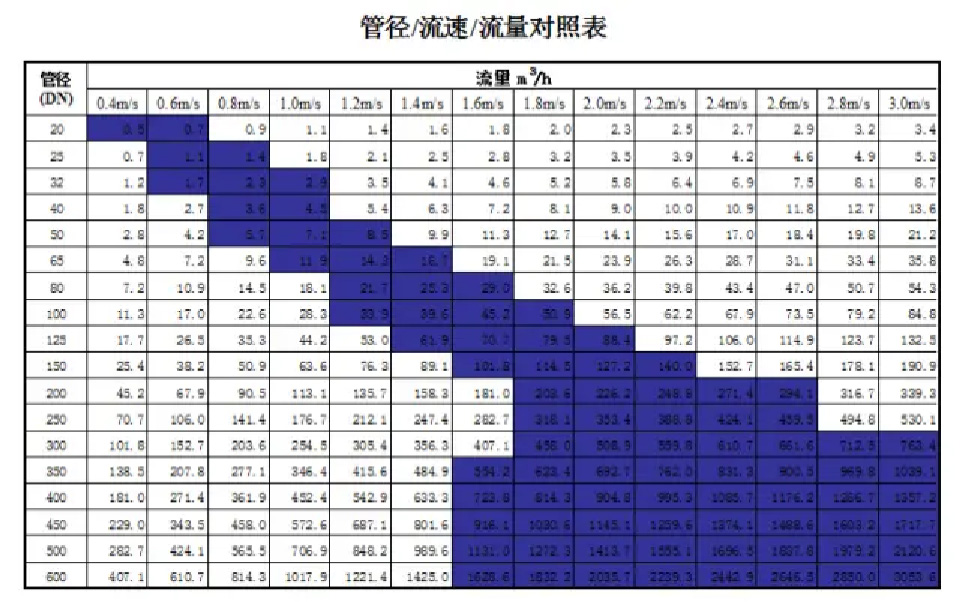

Nóta: Is é an tsraith barr treoluas sreafa

Is é an píosa mór sonraí i lár an tábla thuas ná an trácht

Is é an tsraith is faide ar chlé ná trastomhas ainmniúil an phíobáin uisce

Ceist: "Cén ceann ba cheart dom a roghnú le rátaí sreafa an oiread sin?"

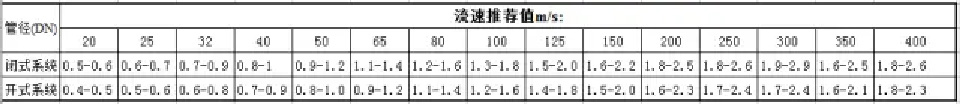

Ná déan deifir... Féach ar an tábla thíos (tá difríocht idir córas oscailte agus córas dúnta)
