Cad a Dhéanann Ábhair Chúnta Criticiúil do Chórais Píobáin?

I gcórais phíobáin thionsclaíocha, tá an Sraith Ábhar Cúnta nach gabhálais roghnacha iad ach comhpháirteanna lárnacha a áirithíonn sláine séalaithe an chórais, cobhsaíocht agus iontaofacht fhadtéarmach. Ó gaiscéid flange agus nascóirí solúbtha go teanntáin phíobáin, soic, agus feistis mheicniúla, bíonn tionchar díreach ag na hábhair chúnta seo ar chumas brú-iompar, comhoiriúnacht meán agus timthriallta cothabhála an phíblíne. De réir sonraí cleachtais innealtóireachta, tagann thart ar 80 % de na teagmhais sceite píblíne ó roghnú ábhair chúnta míchuí nó suiteáil mícheart , seachas lochtanna sa phríomhábhar píobaireachta féin. Dá bhrí sin, is é an tSraith Ábhar Cúnta a chumrú go heolaíoch an phríomhchéim chun oibriú sábháilte na gcóras píobaireachta tionsclaíoch a chinntiú i bpróiseáil cheimiceach, i gcóireáil uisce, i ndéantúsaíocht chógaisíochta, agus in iarratais ghaolmhara.

Sraith Gasket Flange: An Chéad Líne Cosanta do Chórais Séalaithe

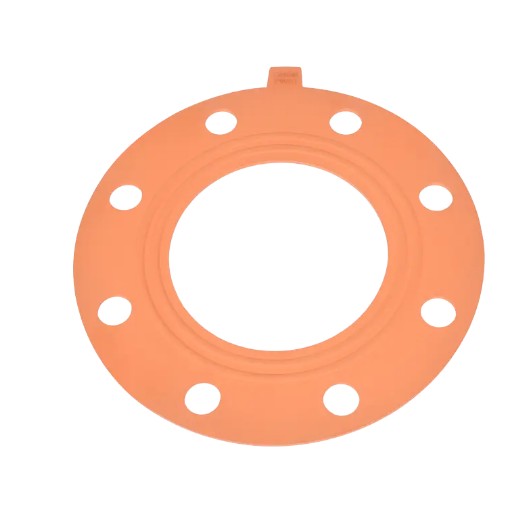

Is gnéithe séalaithe ríthábhachtacha iad gaiscéid flange ag hailt píblíne a chuireann cosc ​​ar sceitheadh meáin. Ag brath ar chomhdhéanamh ábhair agus ar choinníollacha oibriúcháin, cuimsíonn cineálacha coitianta gasket flange EPDM (Monomer Diene próipiléine eitiléine), FPM (Rubair Fluaracarbóin), agus gaiscéid ilchodacha EPDM PTFE, gach ceann acu oiriúnach do raonta teochta éagsúla agus timpeallachtaí ceimiceacha.

Comparáid Feidhmíochta ar Mhór-Ábhair Gasket

Córas Sonraíochta agus Bunúsanna Roghnúcháin

Leanann an córas sonraíochta gasket flange caighdeáin trastomhas ainmniúil (DN), lena n-áirítear sonraíochtaí coitianta DN15 (D20), DN20 (D25), DN25 (D32), DN32 (D40) , ag clúdach iarratais iolracha ó íseal go brú ard. Ba chóir go ndíreodh an roghnúchán ar na trí thoise seo a leanas:

• Comhoiriúnacht Meáin: Agus aigéid láidre nó alcailí á n-iompar, is fearr gaiscéid ilchodacha PTFE; le haghaidh córais uisce caighdeánach, is féidir gaiscéid EPDM a úsáid chun costais a laghdú.
• Meaitseáil Teocht agus Brú: Nuair a sháraíonn an teocht oibriúcháin 150 ° C nó nuair a sháraíonn brú PN16, ní mór FPM nó gaiscéid miotail créachta bíseach a roghnú chun dul in aois agus teip rubair a chosc.
• Cumraíocht Aghaidh Flange: Oireann flanges aghaidhe ardaithe (RF) gaiscéid chomhréidh, agus éilíonn feansaí fir agus mná (MFM) gaiscéid fáinne a aimsiú chun mí-ailíniú suiteála a chosc.

Sraith Nascóirí Solúbtha: Príomh-Chomhpháirteanna chun Creathadh agus Díláithriú Teirmeach a ionsú

Idir trealamh caidéil agus córais píopaí, feidhmíonn nascóirí solúbtha an fheidhm ríthábhachtach maidir le creathadh meicniúil a ionsú agus cúiteamh a dhéanamh ar leathnú teirmeach agus crapadh. Tá nascóirí solúbtha flanged PPH (Polypropylene Homopolymer), lena n-friotaíocht ceimiceach den scoth, tar éis éirí ina bhfoirmíochtaí caighdeánacha do chórais píopaí ceimiceacha.

Difríochtaí Feidhmchláir idir Nascóirí Solúbtha Comhlárnacha agus Éagláracha

Tá nascóirí solúbtha flanged comhlárnacha oiriúnach do naisc líne dhíreacha de thrastomhais píopa comhionann, a ionsú go héifeachtach díláithriú aiseach 10-15mm . Ar an láimh eile, úsáidtear nascóirí solúbtha flanged laghdaitheora eccentric le haghaidh aistrithe idir trastomhais píopaí éagsúla, le sonraíochtaí coitianta mar D40×32, D50×32, D50×40, D63×32, D63×40 , feidhmiúlacht mhaolánaithe solúbtha a chothabháil agus aistrithe trastomhais á mbaint amach.

Buntáistí Teicniúla Nascóirí Solúbtha PPH

• Friotaíocht creimeadh ceimiceach: Is féidir le hábhar PPH an chuid is mó de na meáin cheimiceacha a sheasamh laistigh de raon pH de 1-14, atá oiriúnach le haghaidh picilte, leictreaphlátála, cóireála séarachais, agus timpeallachtaí an-chreimneach eile.
• Feidhmíocht Teochta: Teocht oibriúcháin leanúnach suas le 100 ° C, le lamháltas gearrthéarmach suas le 110 ° C, ag freastal ar riachtanais ghinearálta iompair sreabhach te tionsclaíoch.
• Neart Meicniúla: Neart teanntachta de 25MPa agus neart toraidh de 22MPa, ag cinntiú nach bhfuil aon réabadh nó dífhoirmiúchán faoi thástáil hidreastatach ag 1.5 uair an brú rátáilte.
• Saol Seirbhíse: Faoi choinníollacha oibriúcháin caighdeánacha, déantar nascóirí solúbtha PPH a dhearadh le saol seirbhíse níos mó ná 50 bliain, ag laghdú go mór minicíocht cothabhála an chórais.

Sraith Teanntáin Píob agus Feisteas Meicniúla: Tacaíocht Bhunúsach do Shocrú Píblíne agus Cothabháil Trealaimh

Is gnéithe fíor-riachtanacha iad teanntáin phíobáin i suiteáil píblíne, a chuireann srian le díláithriú píblíne, fórsaí tacaíochta a dháileadh go cothrom, agus cosc a chur ar sway píblíne de bharr tionchar sreabhach. Tá an fhriotaíocht cheimiceach chéanna ag teanntáin píopa PPH agus atá ag an gcomhlacht píobaireachta féin, ag seachaint na saincheisteanna creimeadh leictriceimiceach a fheictear go coitianta le clampáin miotail.

Sonraíochtaí Clamp Píob agus Cumas Luchtaithe

Clúdaíonn an tsraith clamp píopa an raon trastomhas iomlán ó DN15 (D20) go DN50 (D63) , a bhfuil struchtúir snap-on nó bolt-géarú. Ag glacadh le clamp píopa DN32 mar shampla, níl a chumas ualachiompartha caighdeánach níos lú ná 500N , in ann fórsaí tionchair dinimiciúla a ghintear nuair a shroicheann treoluas inmheánach an tsreafa sreabháin 4.5m/s a sheasamh. I gcásanna suiteála comhthreomhar píblíne ilchiseal, moltar straitéis socrú sraitheach, agus spásáil idirchiseal a chothabháil ag ≥150mm chun oibríochtaí cothabhála a éascú.

Luach Feidhmiúil Feisteas Meicniúla

Úsáidtear láimhseálacha tarraingthe agus feistis sraith insí go príomha chun meicníochtaí a oscailt ar imfháluithe trealaimh agus clúdaigh calafoirt iniúchta. Tairgeann insí tromshaothair, déanta as PP treisithe le gloine-snáithín, cumas ualachiompartha aon-aonad de 80-120kg , oiriúnach d'fheidhmchláir a osclaítear/dúnta go minic ar nós trealamh scagacháin mór agus dúnphoill imoibreora. Tá insí beaga oiriúnach do chásanna ualaigh solais cosúil le boscaí uirlisí agus caibinéid rialaithe, le spásáil caighdeánach poll gléasta de 25mm × 40mm , ag luí le toisí gearrtha miotail leathán caighdeánach.

Sraith Spiral Nozzle: Croí-eilimintí le haghaidh Aistriú agus Dáileadh Éifeachtach Aifreann

Athraíonn soic bíseach leacht ina spraeanna cuaschóna nó cón soladach trí struchtúr treoraithe sreafa bíseach uathúil, a úsáidtear go forleathan i sciúradh gáis, fuarú, córais sprinkler cosanta dóiteáin, agus túir imoibrithe ceimiceacha. Is é an tréith is suntasaí atá acu cumas frith-chlogála eisceachtúil , le trastomhais pasáiste sreabhadh suas le 3 huaire an trastomhas asraon nozzle, rud a fhágann go bhfuil siad oiriúnach do chórais uisce a scaiptear ina bhfuil cáithníní ar fionraí.

Córas Paraiméadar Teicniúil le haghaidh Soic Bíseach

Ábhar Nozzle agus Meaitseáil Coinníoll Oibriúcháin

De ghnáth déantar comhlachtaí nozzle bíseach as PPH nó polapróipiléine treisithe le snáithín gloine, le hionchuir ceirmeacha nó cruach dhosmálta 316L don chroí nozzle. I gcórais desulfurization gáis múcháin (FGD), áit a sroicheann ábhar soladach sciodair 15%-20% , ní mór soic bíseach lán-sreabhadh neamh-laghdaithe-trastomhas a roghnú, ag cinntiú trastomhas pasáiste íosta ≥15mm. I gcórais uisce ultrapure leathsheoltóra, tá gá le soic PTFE chun a chinntiú go bhfanann ábhar iain in-eastósctha thíos 0.1ppb .

Sraith Feistis Daite: Réitigh Phraiticiúil do Bhainistíocht Aitheantais agus Amharcléiriú Córais

Úsáideann feistis píopa daite dathanna éagsúla chun idirdhealú a dhéanamh ar chineálacha meán nó ar shreabhadh próisis, ag feidhmiú mar mhodh éifeachtach chun éifeachtacht bhainistíochta an chórais píopaí a fheabhsú. I suiteálacha tionsclaíocha móra, is féidir le dathchódú caighdeánaithe amanna freagartha cothabhála a ghiorrú trí 30%-40% agus rioscaí mí-oibrithe a laghdú go suntasach.

Caighdeáin Chódaithe Dathanna Tionscail Molta

• Glas: Próiseas uisce fuaraithe, córais uisce a scaiptear
• Gorm: Aer comhbhrúite, córais aeir ionstraim
• Buí: Seachadadh ceimiceach, píblínte meán aigéad agus alcaile
• Dearg: Uisce cosanta dóiteáin, córais gaile ardteochta
• Liath/Dubh: Draenáil, córais cóireála gáis sceite
• Bán/Trédhearcach: Uisce ultrapure, meáin ghrád bia

Tá bunábhar na bhfeisteas daite fós PPH caighdeánach, le dathanna ionchorpraithe isteach sa chiseal dromchla trí phróisis chomh-easbhrúite nó mhúnlú insteallta, de ghnáth ag tiús de 0.5-1.0mm , gan cur isteach ar neart comhlacht an fheistiú nó ar fhriotaíocht cheimiceach. Ba chóir a thabhairt faoi deara, i gceantair le nochtadh láidir UV lasmuigh, ba cheart masterbatch dath UV-chobhsaithe a roghnú chun fading dath a chosc a d'fhéadfadh cur isteach ar éifeachtacht aitheantais.

Straitéis um Chomhtháthú agus Roghnú Córais

Roghnú na Sraith Ábhar Cúnta níor cheart iad a dhéanamh ina n-aonar ach iad a dhearadh i gcomhar leis an bpríomhchóras píobaireachta. Seo a leanas straitéisí roghnaithe cruthaithe ó chleachtas innealtóireachta:

Modh Anailíse Costas Iomlán na Saolré

Agus réitigh ábhar cúnta á gcur i gcomparáid, níor cheart aird a theorannú ar chostais soláthair tosaigh amháin; ba cheart costas saolré iomlán (LCC) a ríomh. Ag tabhairt píblínte ceimiceacha DN50 mar shampla, cé go bhfuil costas tosaigh gaiscéid ilchodacha EPDM PTFE thart ar 40% níos airde ná gaiscéid EPDM caighdeánach, i gcoinníollacha oibriúcháin an-chreimneach, leathnaíonn a dtimthriall athsholáthair ó 6 mhí go dtí os cionn 3 bliana, ag laghdú costas cothabhála cuimsitheach níos mó ná 60% .

Fíorú Comhoiriúnachta Maitrís

Is céim ríthábhachtach é maitrís comhoiriúnachta ábhar meán a bhunú chun earráidí roghnúcháin a sheachaint. Mar shampla, agus bleach ina bhfuil clóirín á iompar (tiúchan fochlóiríte sóidiam >10%), téann gaiscéid EPDM faoi aosú agus scoilteadh tapa, rud a éilíonn ábhair PTFE nó FPM ina ionad sin. I gcórais uisce te os cionn 80 ° C, tá ráta socraithe comhbhrú FPM (<15%) i bhfad níos fearr ná EPDM (> 25%), rud a chinntíonn iontaofacht séalaithe fadtéarmach.

Caighdeánú agus Optamú Fardail

Moltar sonraíochtaí ábhar cúnta a chaighdeánú go ceithre bhonn-trastomhas— DN15, DN25, DN50, DN100 —clúdaíonn sé os cionn 80% de chásanna iarratais. Trí éagsúlacht sonraíochta a laghdú, is féidir costais fardail páirteanna breise a ísliú 35%-50% , agus an t-am slógtha ábhair á ghiorrú le linn deisiúcháin éigeandála. Maidir le ceanglais neamhchaighdeánacha faoi choinníollacha oibriúcháin speisialta, tá sé inmholta a 10%-15% cóimheas saincheaptha chun solúbthacht i ndearadh an chórais a chinntiú.
